海尔 XQG50-BS808A 主电机控制问题请教!! (附电路图)

石铭星 · 发表于 2014-4-14 10:10:16

注册家电维修技术论坛，与同行畅聊维修技术，享更多技术论坛功能。

您需要登录才可以下载或查看，没有帐号？快速注册

x

本帖最后由石铭星于 2014-4-14 11:00 编辑

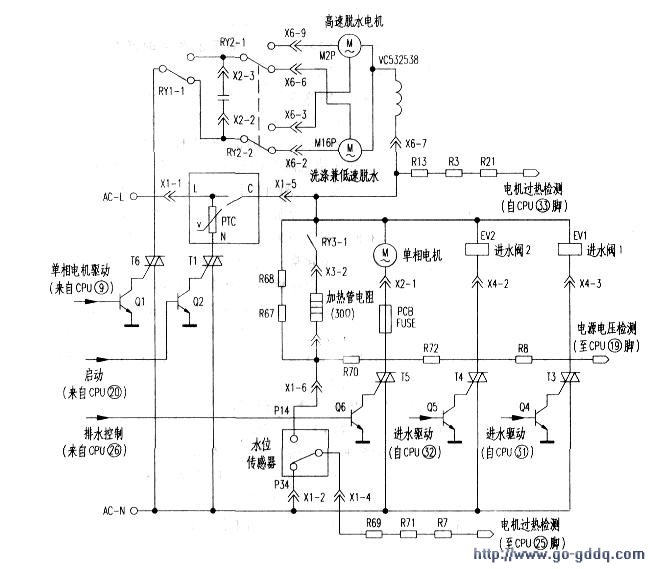

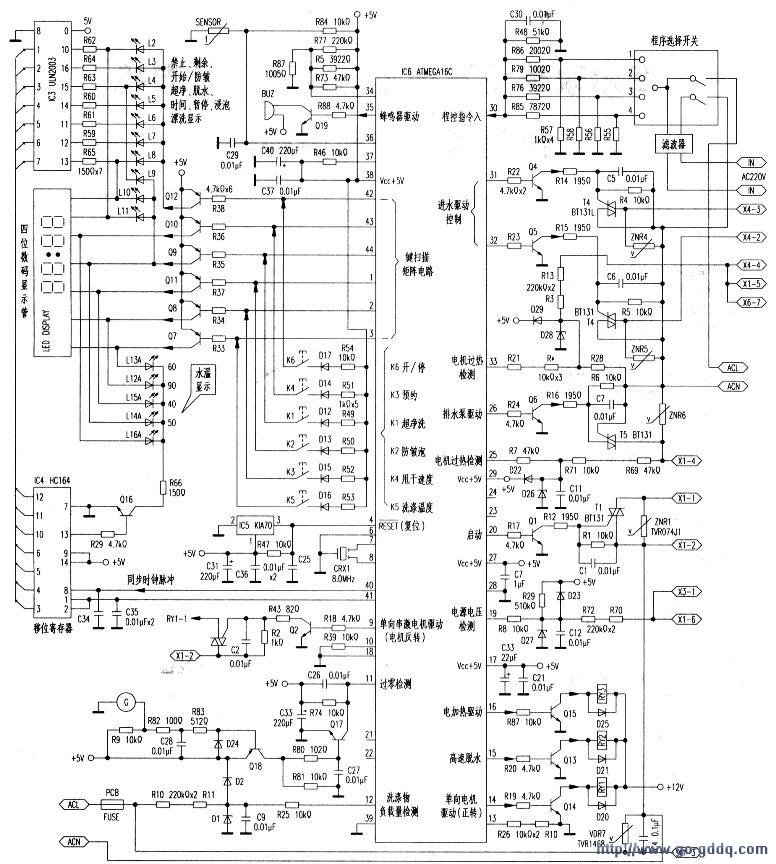

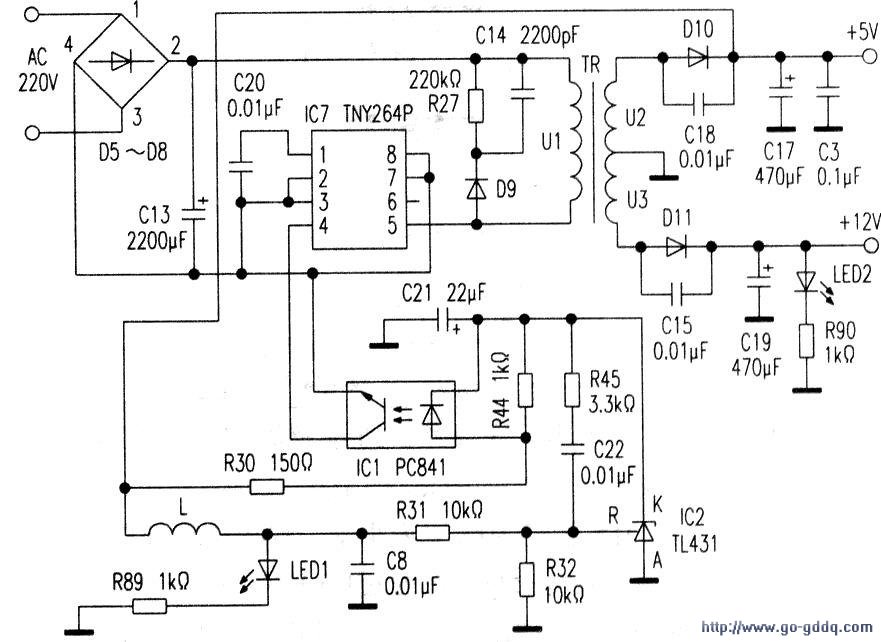

海尔  XQG50-BS808A 控制板电源部分烧坏：冷地与热地间电容C41击穿，电源部分IC、整流管、光耦损坏。并接在5V输出滤波C17电容上的TUS(应该是贴片电容)击穿，造成冷地、5V输出与220V电源进线短路。全部更换损坏的原件，电源部分修复。洗衣机进排水正常，但洗涤电机、高速甩干电机都不转（洗涤程序有嘀嗒声，证明洗涤电机正反转控制正常），检查发现R43、Q2也烧坏，检查可控硅T6正常，换R43，用9014代换Q2，电机依旧不工作，检查CPU 9脚有间歇的5V输出（应该是脉冲输出），R43两端也有电压降（证明触发电压已加到T6的G极）。短接T6 的T1 T2电机能正常转动.
请兄弟们赐教：1、分析此电路，低电压电源（5V、12V）冷地与可控硅控制部分没有共同地（热地与冷地经C41隔离），可控硅是怎么工作的？
            2、为什么CPU 9脚有电机控制输出，T6外围电路也修复，可T6仍然不工作？
            3、TUS是啥元件？

登录/注册后可看大图

谢谢！！！

松下空调售后 · 发表于 2014-4-14 10:48:13

换块板不就省了很多时间去做别的事情

石铭星 · 发表于 2014-4-14 10:58:25

本帖最后由石铭星于 2014-4-14 10:59 编辑

松下空调售后发表于 2014-4-14 10:48
换块板不就省了很多时间去做别的事情

谢谢二楼！我是爱好者，不从事修里行业，只是想弄清楚工作原理，举一反三用到其他可控硅控制电路！

freefish大魔王 · 发表于 2014-4-14 11:30:19

建议还是换一块版直接一点。省时间

石铭星 · 发表于 2014-4-14 12:27:05

freefish大魔王发表于 2014-4-14 11:30
建议还是换一块版直接一点。省时间

谢谢楼上！我是爱好者，不从事维修行业，只是想弄清楚工作原理，举一反三用到其他可控硅控制电路！

石铭星 · 发表于 2014-4-17 01:53:24

已修好！把贴片电阻R43 上标（820）当成820欧了应该是82欧！！谢谢大家！！就剩一问题：此电路，低电压电源（5V、12V）冷地与可控硅控制部分没有共同地（热地与冷地经C41隔离），可控硅是怎么工作的？
