飞线法成功修复索尼KDL—46NX720液晶电视右侧上部暗屏故障

yhxyt · 发表于 2022-3-26 17:56:25

ytl098 发表于 2022-3-26 09:35
把问题一边4个全撕掉就好了

撕掉？撕掉后还能正常工作？？？

yhxyt · 发表于 2022-3-26 18:05:50

本帖最后由 yhxyt 于 2022-3-26 20:48 编辑

本来还想编辑补充两个经验，结果编辑不起了。补充在这里。

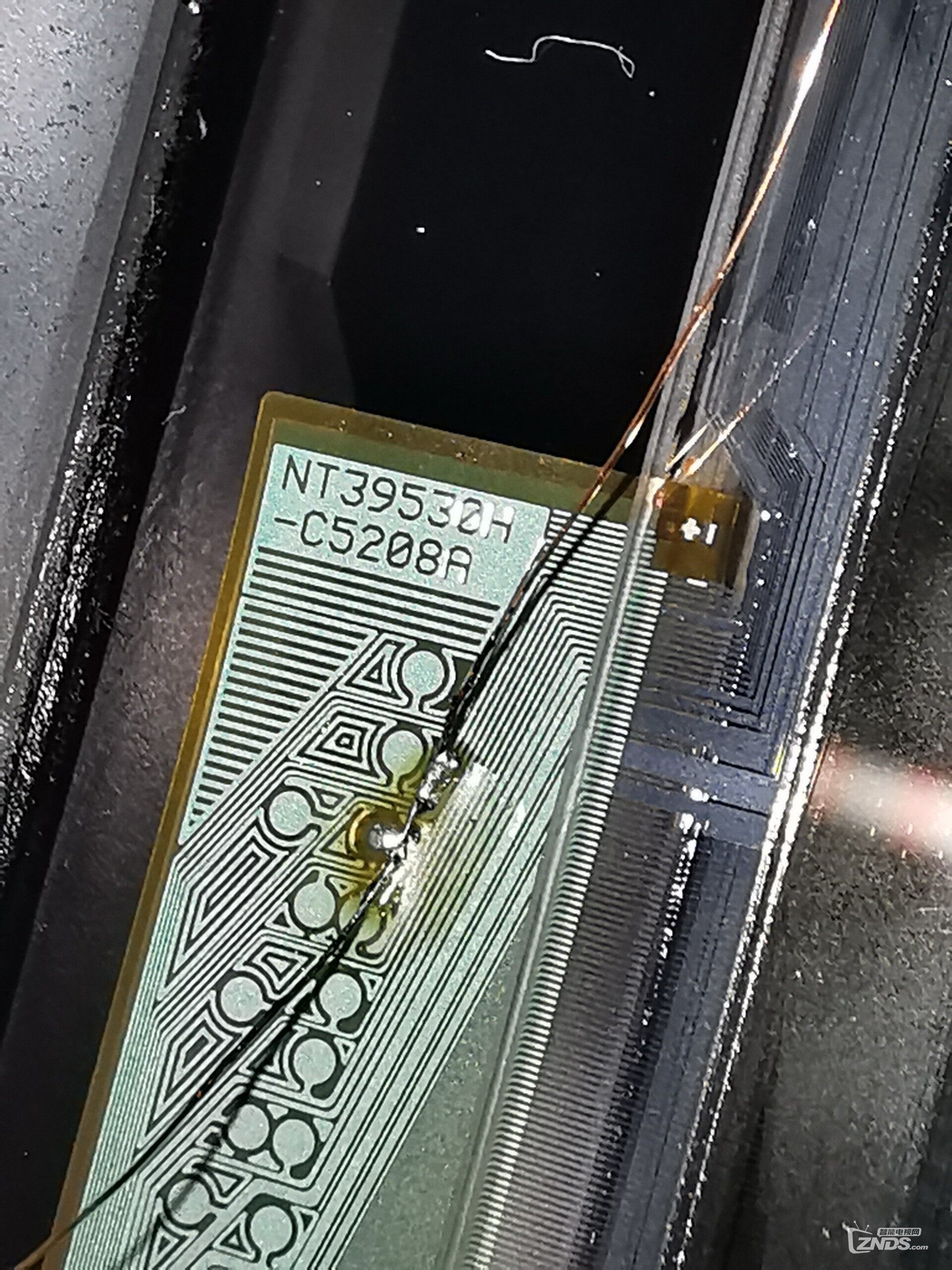

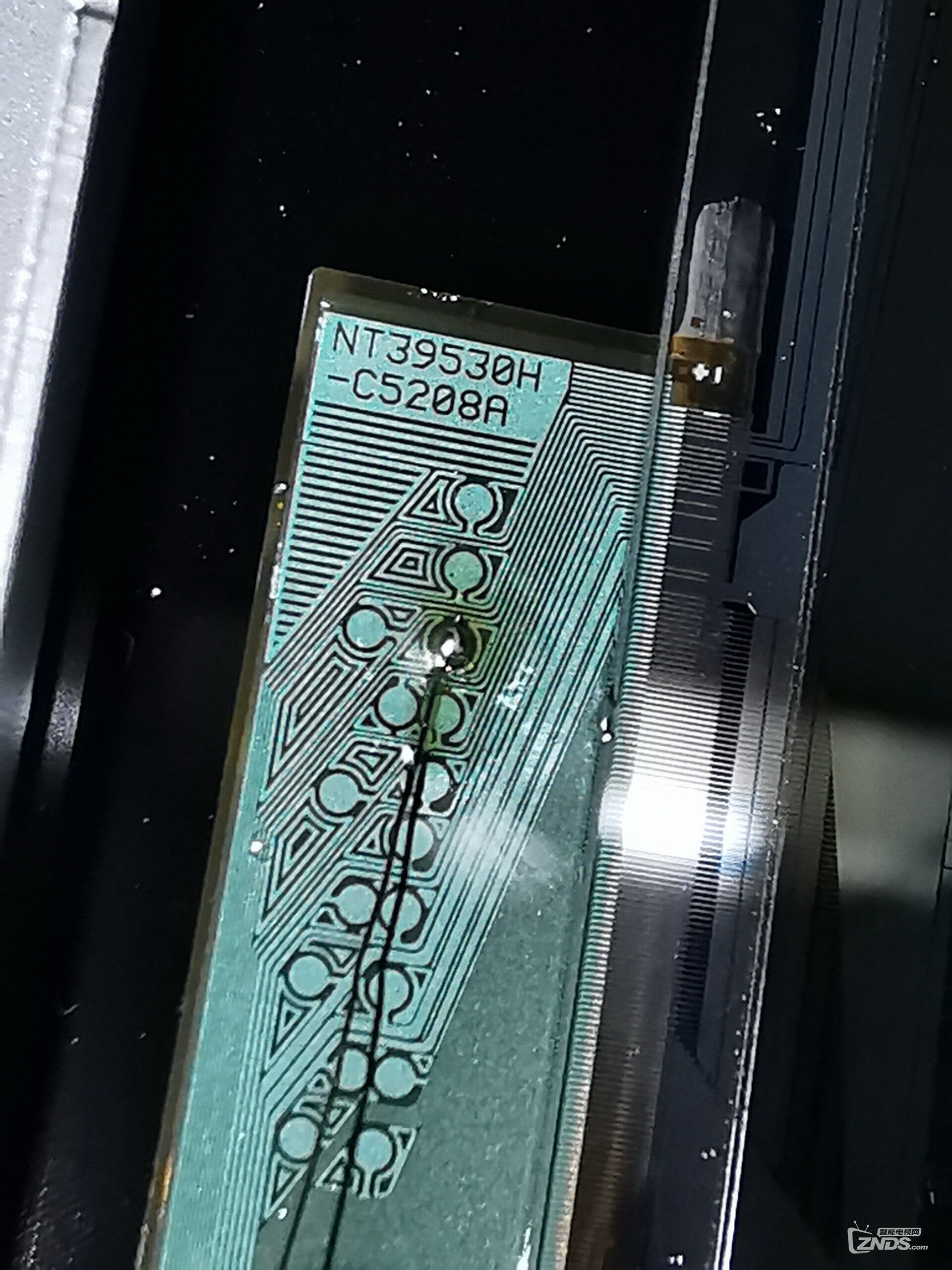

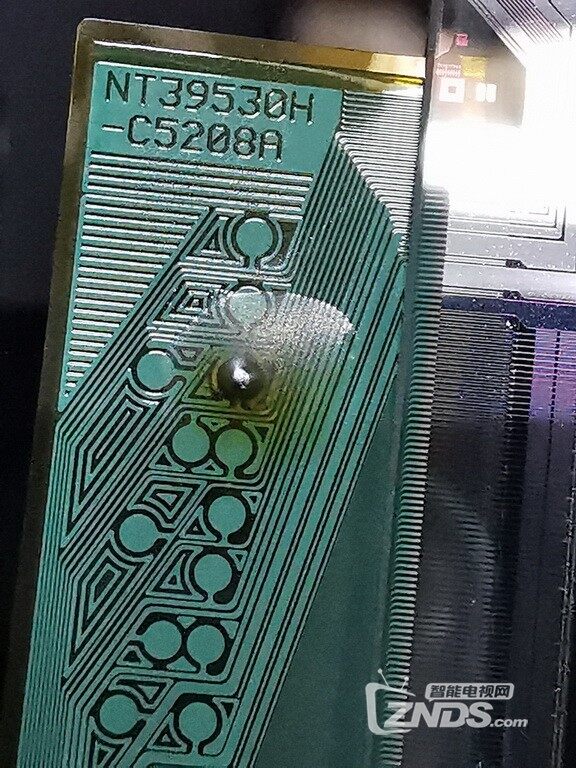

第一就是飞线最好是买专门用来飞线的那种细漆包线，弹性好，很细。用带胶皮的导线，不管再细，焊接难度都会成倍增加。cof焊点上的膜很容易去掉，要加足够的焊油然后直接点上一点焊锡就行了。

登录/注册后可看大图

第二是故障诊断的问题，公用线路的问题和单独线路的问题故障表现应该不一样，刮开正常的来比较电阻电压，应该容易判断。

l3387555 · 发表于 2022-3-26 19:18:16

谢谢分享

ytl098 · 发表于 2022-3-26 19:35:37

yhxyt 发表于 2022-3-26 17:56
撕掉？撕掉后还能正常工作？？？

两边都有可以将一边的4个全撕掉，除了边上清晰度稍降低肉眼很难看出来，只有一边有就不能撕掉，

笨虫虫 · 发表于 2022-3-26 19:40:19

我就想飞也看不见

蒋军军 · 发表于 2022-3-26 19:42:45

谢谢分享辛苦了。

微笑每一天 · 发表于 2022-3-26 19:43:37

ytl098 发表于 2022-3-26 19:35
两边都有可以将一边的4个全撕掉，除了边上清晰度稍降低肉眼很难看出来，只有一边有就不能撕掉， ...

有耳朵的屏极力反对随意撕耳朵，高度赞成接线维修！对得起用户的钞票和自己的良心

yhxyt · 发表于 2022-3-26 20:45:31

ytl098 发表于 2022-3-26 19:35
两边都有可以将一边的4个全撕掉，除了边上清晰度稍降低肉眼很难看出来，只有一边有就不能撕掉， ...

学习了，就是相当于所谓的技改逻辑板，或者说是断线维修吧？谢谢！

yhxyt · 发表于 2022-3-26 20:53:48

本帖最后由 yhxyt 于 2022-3-26 20:59 编辑

微笑每一天发表于 2022-3-26 19:43
有耳朵的屏极力反对随意撕耳朵，高度赞成接线维修！对得起用户的钞票和自己的良心 ...

才刚知道还有撕耳朵的方法，不知道效果如何。不过我想原来既然要设计两边耳朵，应该是有道理的，还是要尽量保留。

另外我在想，如果把耳朵上的GND和边板的GND直接飞线连接起来会如何呢？

还有，我以为细横纹会消失，但仔细观察发现，其实还是有的，只是颜色很淡很淡，我目前的视力远一点几乎看不出来。不知道原因。看来还得多做点测试和实验。

我的祖国 · 发表于 2022-4-27 13:31:31

感谢分享
