我用tea2025做了个功放板，意外收到了调频广播信号，何解？

so0502 · 发表于 2018-12-10 09:42:22

您需要登录才可以下载或查看，没有帐号？快速注册

x

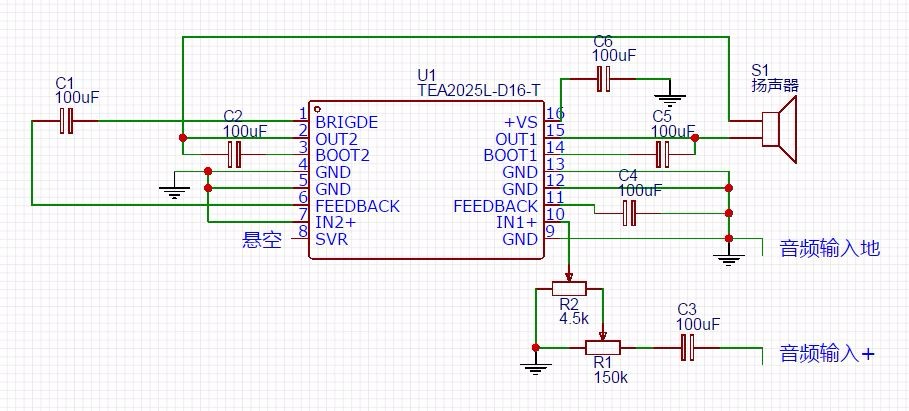

我用tea2025做了个功放板，电路图如下。调试中感觉有背景杂音，仔细听发现意外收到了调频广播信号，而且只是某一个特定的频率，请问高手们这是怎么回事？

登录/注册后可看大图

so0502 · 发表于 2018-12-10 09:43:14

补充说明，VCC接的16脚

xiesp88 · 发表于 2018-12-10 10:05:29

音频输入端带入的？

郑雄辉 · 发表于 2018-12-10 10:30:30

这个频率的信号太强，所以被你收到了。

万安彩电维修 · 发表于 2018-12-10 11:40:49

10脚与地接100--220P电容试试。

nah2011 · 发表于 2018-12-10 11:41:38

调低输入端增益

白发老头、 · 发表于 2018-12-10 12:59:48

电位器中断悬空了，变成天线了。

独孤九剑 · 发表于 2018-12-10 16:05:03

增强屏蔽，一点接地。

Xingyu · 发表于 2018-12-10 16:14:56

电源不纯

妈妈们 · 发表于 2018-12-10 16:39:44

调频广播的频率在87-108M,功放的一般不会超过20K,
