怎样才能给移动音箱加音频输出接口

jljmzqs · 发表于 2017-5-10 15:04:49

您需要登录才可以下载或查看，没有帐号？快速注册

x

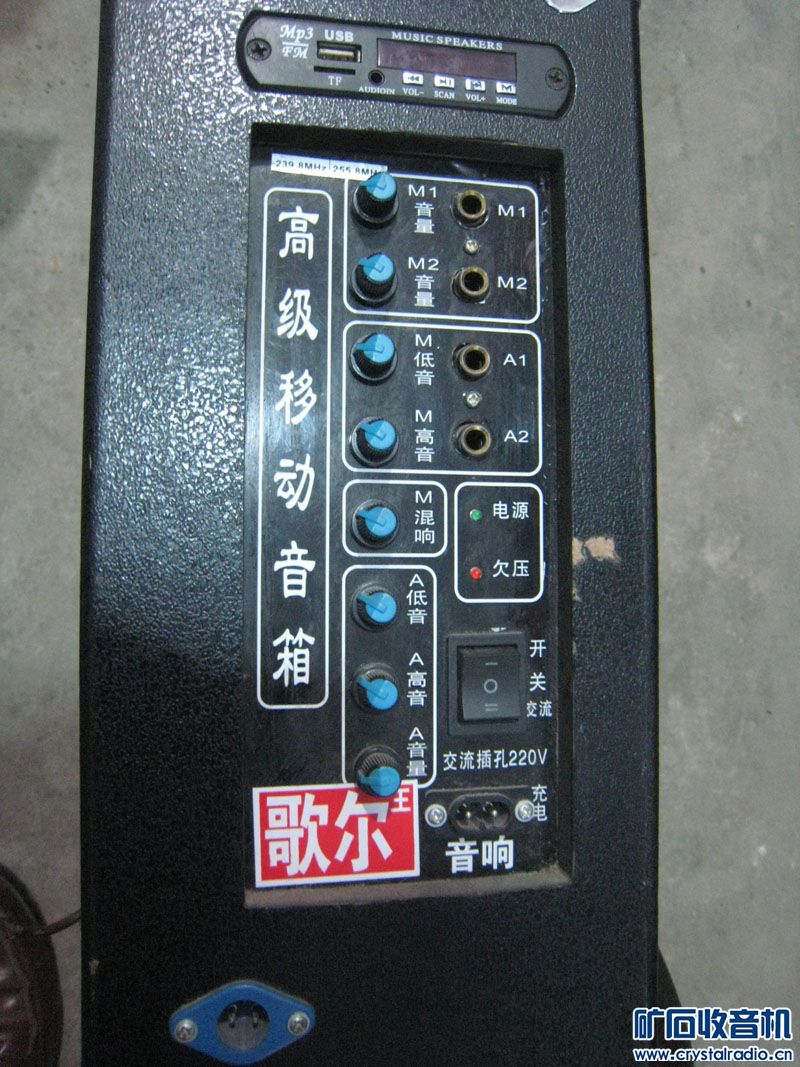

音箱外观

登录/注册后可看大图

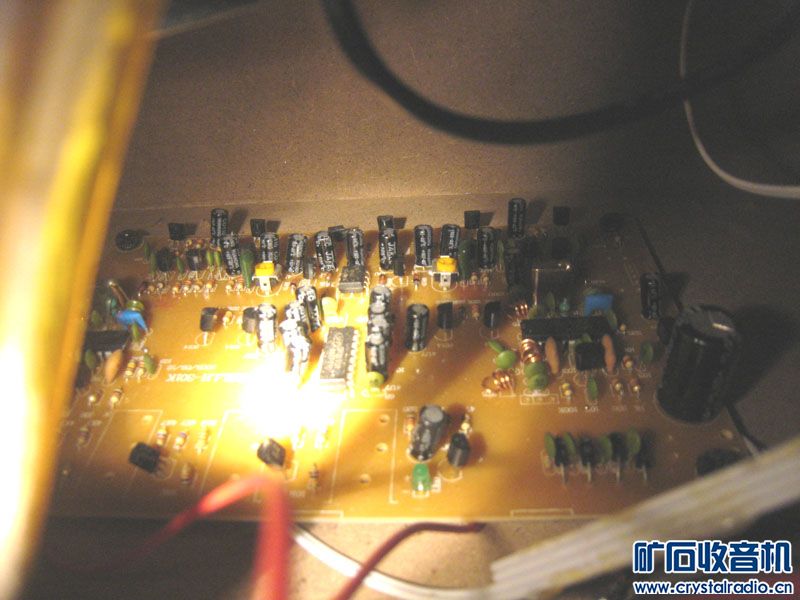

里面主要有三块集成板

登录/注册后可看大图

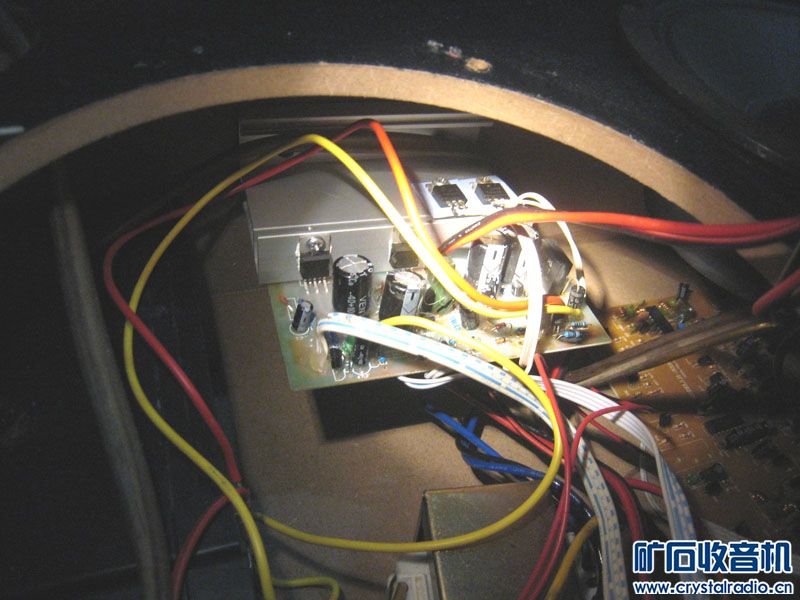

左边的这块是功放板

登录/注册后可看大图

右边的这块，外面就是接的各种开关、接口、旋钮

登录/注册后可看大图

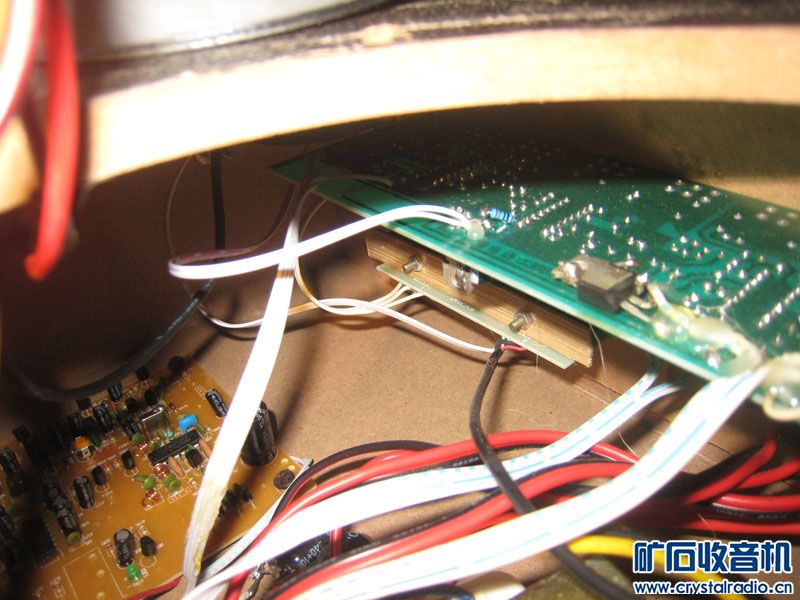

右边的这块的背面

登录/注册后可看大图

还有一块在最里面这块上面有model LH-301k字样

登录/注册后可看大图

现在想在音箱功放板前面，u盘解码\话筒接收的后面的位置做一个接口，就是类似于audio out \接耳机的接口，这样好补其他的喇叭

线路点在哪里？？？

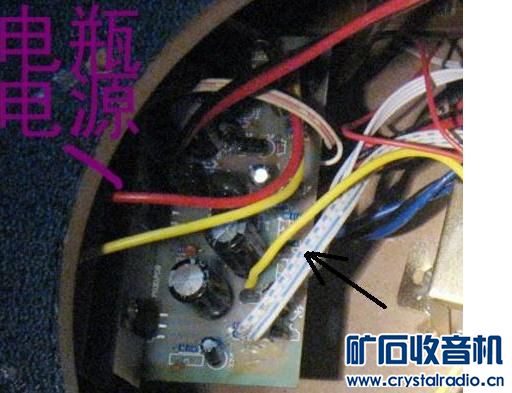

登录/注册后可看大图

箭头所指的排线两端都上了胶，不知是不是要找的音频线线路点，为什么有四根？？

特来求助

运发电器维修 · 发表于 2017-5-10 15:45:56

提示: 作者被禁止或删除内容自动屏蔽

wgjjdwx · 发表于 2017-5-10 15:48:03

一脚接地，另一脚拉音量电位器中间一脚。

jljmzqs · 发表于 2017-5-10 21:49:22

哪个电位器是最后一个？？？

学徒—小梁 · 发表于 2017-5-10 22:14:57

是不是用户啊？

为么简单的问题

顺达家电维修. · 发表于 2017-5-10 22:18:46

wgjjdwx 发表于 2017-5-10 15:48
一脚接地，另一脚拉音量电位器中间一脚。

不可以，接输出端受本机音量控制；要接输入端，也就是接在音量控制电位器的两边：一边是地，一边是输入端；中间的是输出端，不接。
