求助下大家，接修一台足浴盆

Kuangua

上海奥强足浴按摩器。 型号AQ628。

故障为：插电能听到“滴”的自检声，双段数码管显示“OF”，正常。此时电源指示灯没有亮。按面板上电源键，按照我的判断应该会电源指示灯亮，加上数码管显示水温，但不论怎么按电源键均无反应。

检修过程：
1.检查电源按钮，这是薄膜按键电阻，经测试按电源按钮，电阻值从无穷大变为35欧姆左右，其它按键也相应在此阻值上下。因此确认按钮无故障。

2.检查驱动数码管的IC1  ，这是型号为“sn74hc164n”的数码管专用IC。经查，其8脚是CLK信号，上升沿有效，测量电压为4.9V，且无变化，14脚VCC 4.95V正常，14脚通过1K的电阻接到8脚，关键的8脚还有一处接到IC2（HT46R47）的17脚，按照道理，能  听到自检声的话IC2应该工作正常，且17脚有脉冲信号给到IC1的8脚，但现在8脚电压一直4.9V不变，觉得应该有问题。

3.后来又查到IC2的7脚输出控制端一个电阻和三极管烧坏，应该是三极管击穿导致电阻烧坏的，我怀疑这也引起了IC2的一些故障。

现在我怀疑虽然有自检“滴”声，但IC2还是没有正常工作，想代换4M晶振试试看。另外IC2的5V电源正常，复位脚11脚直接接的5V，根据单片机运行三要素，应该问题只在4M晶振上了吧？因为手边没有4M的，打算过几天去电子市场买个来换换试试看。

请有经验的朋友给点意见，谢谢。

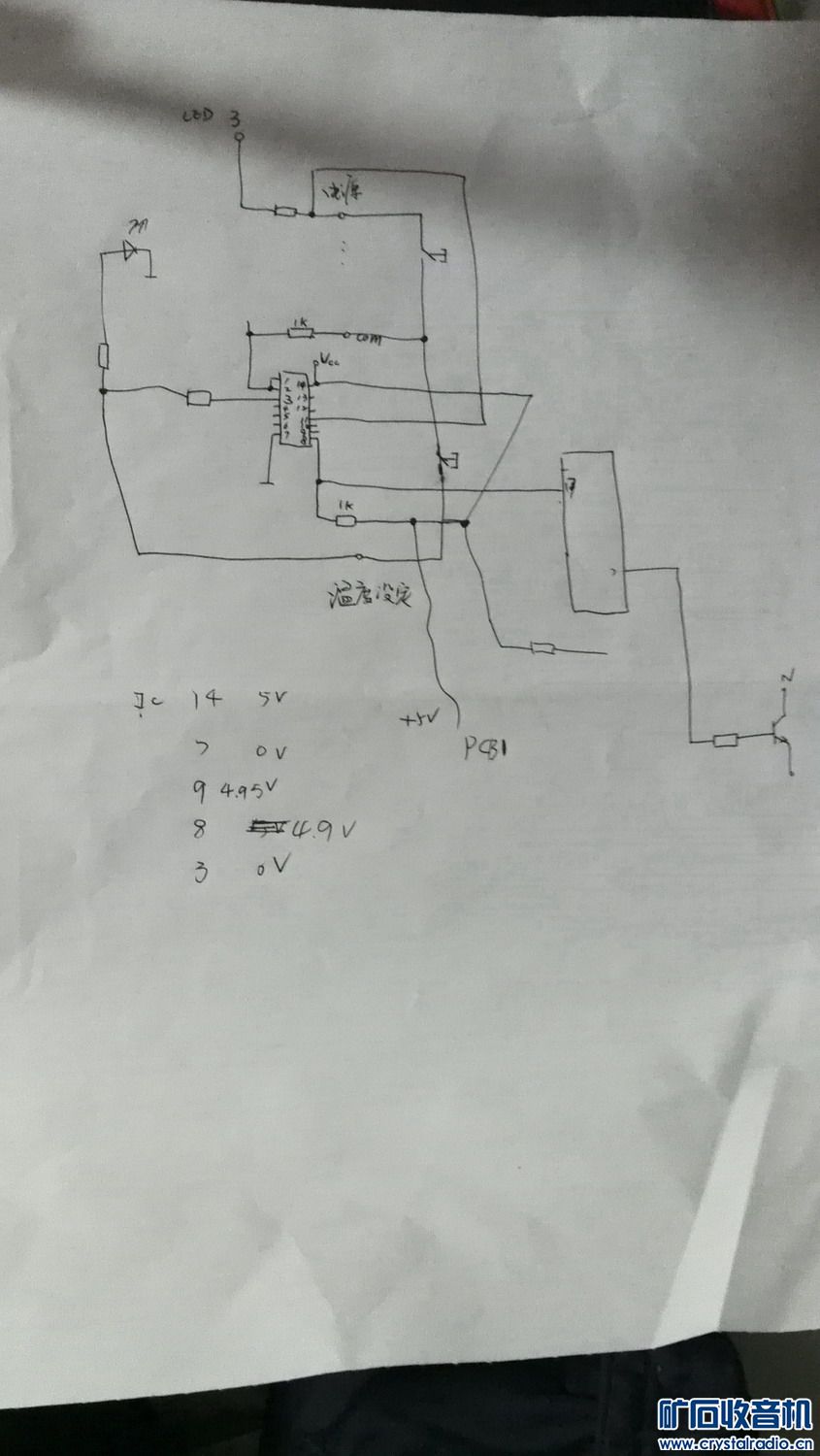

登录/注册后可看大图

jsswt

1、检查按键、可以通过开路和短接的方法
2、经验告诉我们、晶振不是那样容易损坏的，尤其是板子上有其它晶体件烧坏的情况下

大洲电器

坏的元件一般都会在同一条线上的，有可能是控制三极管的IC坏了。

Kuangua

jsswt 发表于 2013-12-27 13:13
1、检查按键、可以通过开路和短接的方法
2、经验告诉我们、晶振不是那样容易损坏的，尤其是板子上有其它晶 ...

感谢大哥回复啊。
1.按键的话可以直接短路试用吗？因为我查了下薄膜按键电阻导通时小于100欧姆算正常，所以我认为按键应该是正常的呀。大哥的意思直接短了试下吗？
2.晶振没有损坏的话，是不是IC2有问题呢？那么为什么还是有自检声？

Kuangua

大洲电器 发表于 2013-12-27 13:52
坏的元件一般都会在同一条线上的，有可能是控制三极管的IC坏了。

谢谢大哥。
我也觉得有这个可能，该IC2是单片机，里面写程序的，如果部分损坏是不是没法修理了？

jsswt

Kuangua 发表于 2013-12-27 14:05
感谢大哥回复啊。
1.按键的话可以直接短路试用吗？因为我查了下薄膜按键电阻导通时小于100欧姆算正常， ...

1、按键在发生在路短路时，可以通过全开路的方法进行测试；按键发生在路开路时可以通过短接的方式进行。
2、自检声并不一定代表什么？板凳的有道理，尤其对于逻辑维修和雷击机检修。

大洲电器

单片机烧录比较麻烦，如果用户需要的功能不多的话，就改下线路，用时打开工作不用就关掉就行了。

ycbnxqganqing

将IC2和那只烧坏的电阻和三极管换掉，估计你修的板子就恢复正常了！犹豫晶振？晶振坏了，还能有字符正常显示？还能有自检声音？！写有程序的单片机是比较坑爹的，他卖机器绝不会给你备份另一份程序给用户！一旦损坏，要不换新的板子，要不求他！除非你自己会写程序！或者有这种版本的程序和数据！

Kuangua

ycbnxqganqing 发表于 2013-12-27 14:48
将IC2和那只烧坏的电阻和三极管换掉，估计你修的板子就恢复正常了！犹豫晶振？晶振坏了，还能有字符正常显 ...

谢谢。IC2的型号是HT46R47我查了下是种比较复杂的单片机，需要烧程序的。
从目前的情况看，综合大家的意见，应该是IC2损坏，大哥提到说可以换板子，不知道从哪里能购到呢？万能板吗？

ycbnxqganqing

Kuangua 发表于 2013-12-27 15:05
谢谢。IC2的型号是HT46R47我查了下是种比较复杂的单片机，需要烧程序的。
从目前的情况看，综合大家的意 ...

甭谢。我们不能一棵树上吊死，是不？上面写的型号一般不是单片机的本底型号，是他们烧写程序和数据完了之后自己编辑的芯片型号，这是毋庸置疑的。配不到芯片，我们可以换板子，到*宝网站上搜索一下看看，应该有类似于你的那种板子，实在不行万能板子大概也是可以的。价格有高有低，我刚才搜索看了一下，在25--80块钱之间，你配配看吧。还有就是：关于小信号供电，最好使用工频变压器，尽量不要选用电容电阻降压的板子！因为它负载能力小，极容易损坏小信号电路！如果板子确实是阻容降压的（尤其是板子较便宜的品种），我们可以改了它。开关电源形式的稍差点，因为洗脚盆里有水，高压供电的初级不太安全，如果好点的话也不是不可以。我看了，大多都是开关电源供电的。我觉得7楼的意见还凑合，只是没有了自动控制和显示，比较那个了点，温度高了烫着了咋办，呵呵--，参考一下吧。
