飞利浦29PT4423/93R开机2,3秒就保护,停机.刚开机时:就烧焦3488电阻(大概1/2w4.7,如看错请告之一下),现已替换3488电阻;帧输出块STV9379FA;TDA8375A; 偏转等一些关键元件,都无济于事.只有请飞利浦维修高手指点!先谢谢了!

没有图纸，发个维修实例吧，希望可以借鉴！飞利浦29PT5683/93，三无，指示灯也不亮三无，指示灯也不亮，只有继电器吸合的“嗒”、“嗒”声。开盖检查：“华飞”彩管；CPU：P83C770AAR/047；小信号：TDA8844；MSP3410DB4。行管C极对地电阻值为200Ω，发现逆程电容2618（222/2KV）击穿。更换后试机：指示灯先是长亮，然后是一秒闪一下，仍然三无，B+145V正常，视放电源190V先由145V升至190V，两秒后跌至145V。判断：还有故障引起保护电路动作。继续检查，发现2618（222/2KV）一端与枕校电路有关联，估计枕校管损坏。拆下17脚的枕校电路板，查出枕校管7680（P16NE06）已击穿。更换后，故障排除。
飞利浦29PT4423/93R彩电，开机约3秒后自动关机，关机时能看到屏幕上闪亮的光斑，用遥控器不能再次开机 在通电时快速测得场输出集成电路STV9379FA电源供电端2脚电压为-8V左右，均不正常。该机场输出为OCL输出，采用+12V对称电源供电。经查STV9379FA已损坏。购得STV9379换上后通电，只见一股青烟升起，立即关机，检查为3脚提供逆程电源（+45V）的限流电阻3488（4/tvArticle/UploadFiles_1073/200612/20061217115730318.7Ω）烧坏，新换的STV9379也损坏。查阅资料分析，STV9379FA与STV9379内部电路并不完全相同，STV9379内部有场逆程脉冲发生器，可由自举升压逆程供电，而STV9379FA内部没有场逆程脉冲发生器，需要由外电路单独提供逆程电源。其区别就是二者3脚的功能不同，3脚外围电路不同，这说明STV9379FA与STV9379不能直接代换。

经实验，通过改动STV93793脚外围电路也能代换STV9379FA，只要将STV9379FA3脚电源供电断开，改成自举升压供电（在3、6脚间增加一只电容）。笔者用与STV9379能直接代换且价廉的TDA8172，在飞利浦29PT4423/93R彩电上成功代换了STV9379FA（本地无STV9379FA出售，STV9379售价20元，TDA8172售价6元）。方法是：去掉原STV9379FA3脚电源供电端整流二极管6487、滤波元件、限流电阻3488及跨接线9401，去掉3脚上电容2487（100μF/50V），去掉3、5脚间二极管6403，在3、6脚间原预留位置上增加一只100μF/35V（或220μF/35V）电容（正极接6脚，负极接3脚），换上TDA8172。长时间通电试机，电视机工作正常。

与STV9379FA能直接代换的集成电路有STV9379F、TDA8177F，与STV9379能直接代换有STV9379A、TDA9302H、TDA8172、TDA8177、TDA8179S等。

我上传的图纸与你维修机不符，只能作为参考。

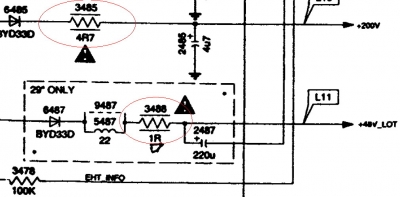

现在以你讲述的情况来看，电阻3488  4.7欧应该是场输出集成块的供电电阻，如果这个电阻烧断说明你可能把原场输出集成块STV9379FA;换成了STV9379。
STV9379FA;和STV9379的内部电路并不完全相同，STV9379内部有场逆程脉冲发生器，需要由外电路单独提供逆程电源，其区别就是二者3脚的功能不同，3脚外围电路不同， 说明它们不能直接代换。

本人今天也接收一台飞利浦29PT4423/93R，开机现象是有时能开机正常工作，有时进入开机状态不久就待机，开机壳检查，目测是3488一脚虚焊，然后发现场块一脚也有点虚焊，逐一补焊后，开机一切正常。修好后在思考，STV9379的3脚是自举供电脚，当3脚没电时，为什么会进入待机状态？补充下，待机时，主电压是正常的140V左右，按开机键，能听到行电路工作的高压吱吱声，测视放电压在200V，三个阴极电压在150V左右，就想知道，当场块没自举电压后，是怎样进入待机状态的，请高人解答，在此感谢！

本机飞利浦29PT4423\93R场电路
使用STV9379FA的    本机的场块STV9379FA 和一个贴片元件已烧焦发黑   此贴片元件已看不清是贴片电阻还是贴片电容   位号3413     此3413的一端接场块STV9379FA 的1脚   3413的另一端接贴片三极管7402的C极
现在这个贴片元件位号3413     已烧焦发黑 辨别不出是电阻还是电容
                      请      云冰老兄l         帮助
